法蘭連接是一種用途非常廣泛的可拆卸密封結構，在石油化工、核工業及醫藥等行業中應用較多，其中螺栓法蘭的連接形式由于其便于拆卸而得到普遍使用。但是，如果在安裝過程中存在裝配不當的現象，如墊片法蘭對中不當、裝配面清潔不足、螺栓未充分預緊等，法蘭在服役過程中受到高溫或者載荷波動的影響，容易導致密封結構的失效。對大型法蘭而言（通常指公稱直徑大于DN1OOO的法蘭）,由于尺寸因素的影響，其彈性交互作用相較于常規小尺寸的法蘭接頭而言更加嚴重，在安裝過程中螺栓力的均勻分布將難以保證，由此造成墊片應力分布不均。在長期高溫或者載荷波動的工況下，螺栓容易產生松動，墊片應力較低部位往往會發生泄漏失效。法蘭接頭一旦發生泄漏，將造成巨大的經濟損失與安全事故。

????本文以某反應器的大型容器法蘭為例，研究分析預緊順序對法蘭密封性能的影響，并比較了幾種常用預緊方法的效果，根據大直徑法蘭的結構特點提出了一種更優的預緊方法。

?某型號的試驗反應容器如圖］所示，容器的頂部設置有一個法蘭，便于更換內部結構。反應器的工作壓力為2. IMPa,工作溫度為310°C。頂部法蘭的公稱直徑為DN1150,壓力等級為class 300。法蘭尺寸如圖2所示。該法蘭共設有48個螺栓孔，螺栓尺寸為M36。

?法蘭的預緊方法

????為了方便編制法蘭螺栓的預緊順序，首先對法蘭的所有螺栓按照順時針的順序進行編號，如圖6所示。

1傳統方法

????傳統的法蘭螺栓預緊方法為十字交叉法,先進行三輪十字交叉擰緊，之后進行三輪順序擰緊。本文中袪蘭的具體預緊順序如表1所示。

4.2 ASME PCC-1螺栓法蘭擰緊方法

??? 1995年，ASME成立了后建造委員會(PostConstruction Committee),為在役的承壓設備和管道提供檢查和管理相關的規范和標準。2000年,PCC首次發布了 ASME PCC—1《壓力邊界螺栓法蘭連接安裝指南》，目前最新版于2013年發布。ASME PCC-1附錄F中根據研究對象法蘭的螺栓數量給出了 幾種使用單工具對法蘭進行預緊的方法。

4.2.1 PCC—1 方法 1

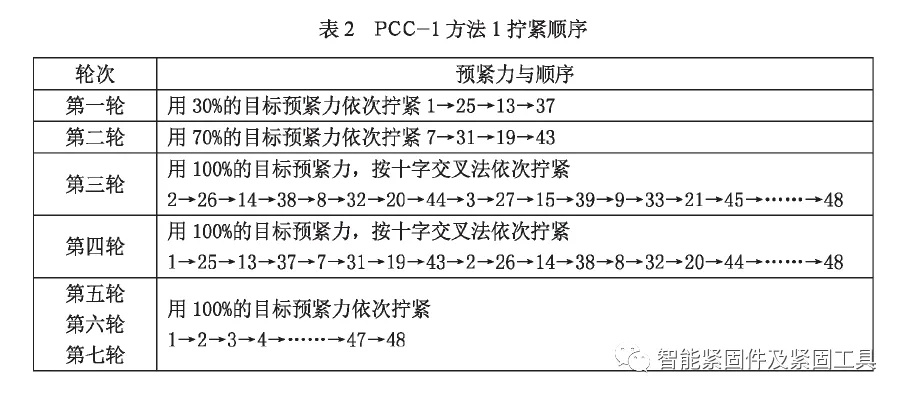

????方法1的思路與傳統方法類似，但是螺栓力的增加速度比傳統方法快一些。先采用十字交叉法預緊，之后采用順序法預緊。本文中法蘭的具體預緊順序如表2所示。

4.2.2 PCC-1 方法 2

????方法2對傳統方法進行進一步的簡化，并且不需要對螺栓進行編號標記，實施起來比較方便。先采用順序十字對角法預緊螺栓，之后采用順序法預緊螺栓。本文中迭蘭的具體預緊順序如表3所示。

? ? 綜合考慮擰緊螺栓的工作量和最終的預緊效果，應當優先采用PCC-1方法1和PCC-1方法2。
