鋼結構螺栓與普通螺栓不同,鋼結構螺栓的連接也是不同的,下面跟隨山東漢普機械工業有限公司小編一起來看一下鋼結構螺栓的連接的詳情。

一、普通螺栓連接

1.1分粗制螺栓連接和精制螺栓連接。

普通螺栓按照形式可分為六角頭螺栓、雙頭螺栓、沉頭螺栓等;

按制作精度可分為A、B、C級三個等級

A、B級為精制螺栓

C級為粗制螺栓。

鋼結構用連接螺栓,除特殊說明外,一般即為普通粗制C級螺栓。

粗制螺栓還普遍用于廠房鋼結構的預拼裝、鉚接構件鉚接前的預緊固以及高強度螺栓連接前的組裝和安裝節點焊接前的臨時緊固等。粗制螺栓作為固定螺栓使用時,需在找正后將其擰緊并采取防松措施。

1.2精制螺栓

連接時,其孔徑應與螺桿直徑相同,螺栓穿入螺孔時應用錘擊打入,制孔質量和螺桿的加工精度要有嚴格要求。精制螺栓連接用于一些經常拆裝和無法鉚接的結構連接。精制螺栓一般用于機械產品,建筑鋼結構中極少使用。

二、高強度螺栓連接

2.1摩擦型高強螺栓連接

靠螺栓緊固壓力使連接板層貼緊后在鋼板接觸表面產生的摩擦力來傳遞外力。對構件表面進行噴砂處理后生成赤銹面,可獲得較大的摩擦系數,減少連接螺栓的數量。摩擦型高強度螺栓的孔徑應比螺栓公稱直徑d大1.5~2.0mm.

2.2承壓型高強度螺栓連接

是使構件間產生的摩擦力和螺栓軸剪切力與構件的承壓力同時作用來傳遞應力的,其孔徑應比螺栓公稱直徑d大1.O~1.5mm.制孔采用數控鉆床鉆孔和鉆模鉆孔等方法。

總之,摩擦型高強螺栓和承壓型高強螺栓實際上是同一種螺栓,只不過是設計是否考慮滑移。摩擦型高強螺栓不能滑動,螺栓不承受剪力,一旦滑移,設計就認為達到破壞狀態,在技術上比較成熟;承壓型高強螺栓可以滑動,螺栓也承受剪力,破壞相當于普通螺栓破壞(螺栓剪壞或鋼板壓壞)。

2.3大六角高強螺栓

由一個高強度螺栓、一個螺母和兩個墊圈可組成高強度螺栓連接副。

施工時,先用粗制螺栓將結構臨時固定,待結構安裝找正后,再?gòu)穆菟ㄈ褐胁块_始逐個將粗制螺栓換上高強度螺栓并進行初擰,初擰后再順次進行復擰和終擰。

進行大六角頭高強度螺栓連接副安裝時,螺栓兩邊應各加一個墊圈(圖3a)。初擰扭矩值為終擰扭矩值的50%,復擰扭矩值等于終擰扭矩值,終擰扭矩值計算公式為:Tc=K*Pc*d.式中Tc為終擰扭矩值,N·m;K為扭矩系數;Pc為施工預拉力,kN;d為高強度螺栓螺紋直徑,mm.施擰采用扭矩扳手,每次使用前應進行扭矩校正。

2.4扭剪型高強螺栓,一個高強度螺栓、一個螺母和一個墊圈組成扭剪型高強螺栓連接副。

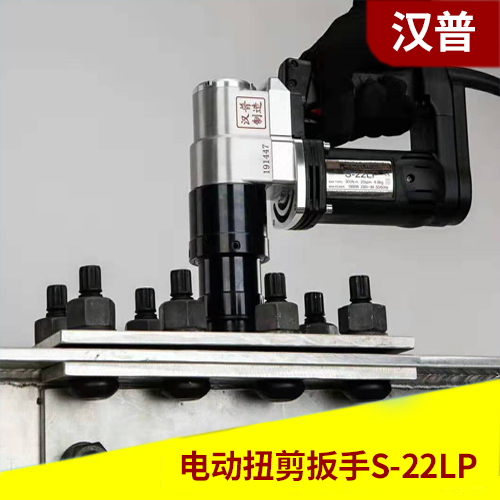

進行扭剪型高強度螺栓連接副安裝時,應僅在螺母一側加一個墊圈(圖3b)。初擰扭矩值計算公式為:Tc=0.065*Pc*d.式中Tc為初擰扭矩值,N·m;Pc為施工預拉力,kN;d為高強度螺栓螺紋直徑,mm.終擰采用專用扳手將尾部梅花頭擰斷為止。質量檢查的應放在施工過程的監督檢查。
