高強度螺栓是鋼結構施工中最普遍常見的施工內容，所有鋼結構工程師都會覺得熟悉得不能再熟悉了

然而事實可能并非如此，今天我們從最基本的概念的入手，帶你重新認識高強度螺栓，可能會顛覆你最基本的認識。

01

什么是高強度螺栓

高強度螺栓（High-Strength Friction Grip Bolt），英文直譯為：高強度摩擦預緊螺栓，英文簡稱：HSFG。高強度螺栓在生產上全稱叫高強度螺栓連接副，一般不簡稱為高強度螺栓。

可見，我們中文施工中所說的高強度螺栓是高強度摩擦預緊螺栓的簡稱。在日常溝通中，僅僅是簡略了“摩擦（Friction）”“預緊（Grip）”兩個詞，卻造成了許多工程技術人員對高強度螺栓基本定義的理解，產生了誤區。

誤區一：材料等級超過8.8級的螺栓，就是“高強度螺栓”？

高強度螺栓和普通螺栓的核心區別并不在于使用材料的強度，而是受力的形式。本質是是否施加預緊力，并利用靜摩擦力抗剪。

實際上在英標規范、美標規范中提到的高強度螺栓（HSFG BOLT）只有8.8級和10.9級兩種（BS EN 14399 / ASTM-A325&ASTM-490），而普通螺栓卻有包含有4.6，5.6，8.8，10.9，12.9等（BS 3692 11款表2）；由此可見，材料強度高低并不是區別高強度螺栓與普通螺栓的關鍵。

02

正確理解“高強”，強在何處？

按照GB50017，計算單個普通螺栓（B類）8.8級和高強度螺栓8.8級抗拉及抗剪強度。

通過計算我們可以看到，相同等級的情況下，普通螺栓的抗拉強度和抗剪強度的設計值都要高于高強度螺栓。

那么高強度螺栓，“強”在哪里？

為回答這一個問題，必須從兩種螺栓的設計工作狀態入手，研究其彈塑性變形的規律，并理解到設計破壞時的極限狀態。

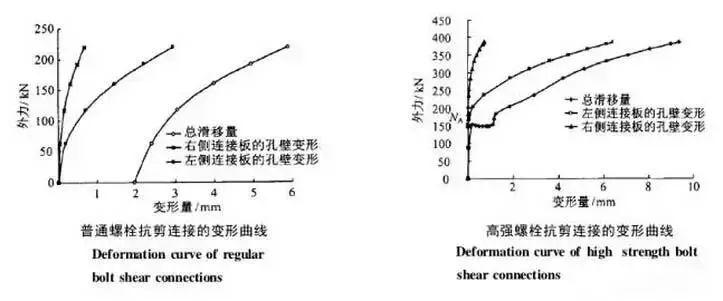

普通螺栓和高強度螺栓工作狀態下應力應變曲線

設計破壞時的極限狀態

普通螺栓：螺桿本身發生超過設計允許的塑性變形，螺桿被剪壞。

普通螺栓連接，開始承受剪力前連接板間就會發生相對滑移，繼而螺栓桿和連接板接觸，發生彈塑性形變，承受剪力。

高強度螺栓：有效摩擦面間的靜摩擦力被攻克，兩塊鋼板發生相對位移，設計考量上即為破壞。

高強度螺栓連接，摩擦力首先承受剪力，當荷載增大到摩擦力不足以抵抗剪力，靜摩擦力被攻克，連接板發生相對滑移（極限狀態）。但此時雖然破壞，但螺栓桿與連接板發生接觸，依然可以利用其本身的彈塑性形變，承受剪力。

誤區二：高強度螺栓的承載能力高于普通螺栓，是為“高強”？

由單個螺栓的計算可知，高強度螺栓抗拉和抗剪的設計強度均低于普通螺栓。其高強實質是：正常工作時，節點不允許發生任何相對滑移，即：彈塑性變形小，節點剛度大。

可見：在給定設計節點荷載的情況下，用高強度螺栓設計的節點并不一定能節省螺栓使用數量，但是其變形小，剛度大，安全儲備高。適合用主梁，等要求節點剛度較大的位置，符合“強節點，弱桿件”的基本抗震設計原理。高強度螺栓之強，并非在于其本身的承載能力設計值，而是表現于其設計節點的剛度大，安全性能高，抗破壞的能力強。

03

高強度螺栓與普通螺栓的對比

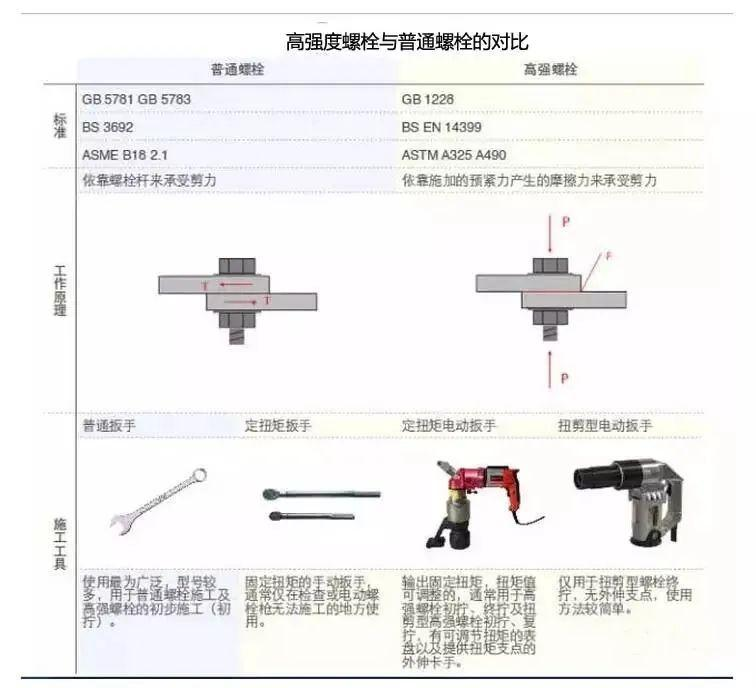

普通螺栓和高強度螺栓由于其設計的受力原理不同，其在施工檢驗方法上有極大的區別。

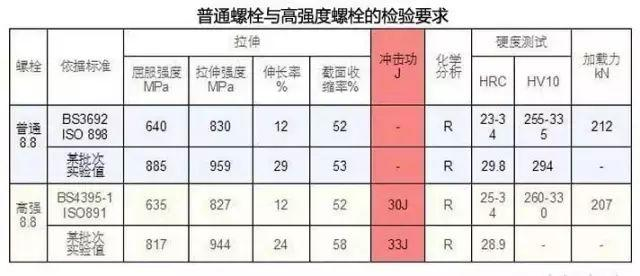

同等級普通螺栓各項機械性能要求均比高強度螺栓略高，但高強度螺栓較普通螺栓多一項沖擊功的驗收要求。

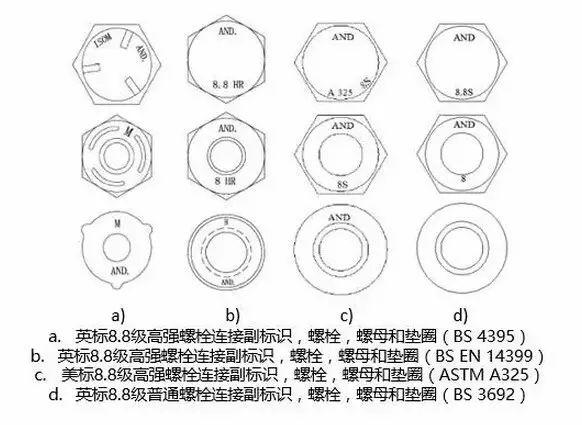

普通螺栓和高強度螺栓的標示是對同等級螺栓現場識別的基本方法。

由于英美標準中對于高強度螺栓扭矩值計算的取值并不相同，所以識別兩種標準的螺栓也有必要。

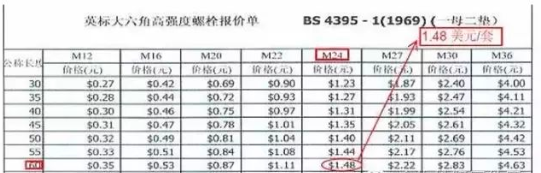

高強度螺栓：（M24，L60，8.8級）

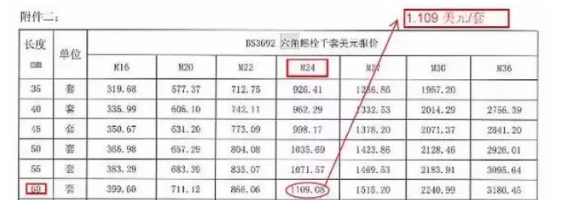

普通螺栓：（M24，L60，8.8級）

可見普通螺栓大約為高強度螺栓價格的70%，結合其驗收要求的對比，可以得出，其溢價部分就應該是為了保證材料的沖擊功（韌性）性能。

04

普通螺栓與高強度螺栓區別

普通螺栓可重復使用，

高強度螺栓不可重復使用。

高強度螺栓一般由高強鋼材制成（45號鋼(8.8s)，20MmTiB(10.9S)，是預應力螺栓，摩擦型用扭矩扳手施加規定預應力，承壓型擰掉梅花頭。

普通螺栓一般由普通鋼材(Q235)制成，只需擰緊即可。

普通螺栓一般為4.4級、4.8級、5.6級和8.8級。

高強度螺栓一般為8.8級和10.9級，其中10.9級居多。
